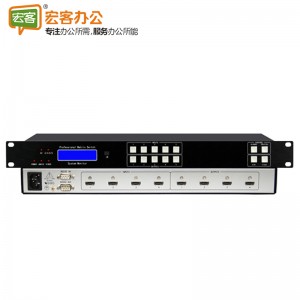

【四进四出HDMI高清矩阵 参数】

4进4出HDMI矩阵：专门为高分辨率的HDMI数字信号传输切换而设计的开关设备，可将多路输入信号任意选择分配到多个显示终端。具有高达10.2 Gbps的带宽，设备能够支持4K*2K/60HZ，1920x1200，1080p，1080i，720p，480p分辨率， 带增益支持长距离传输：4K*2K分辨率的情况下国标线缆传输距离输入20米，输出20米；1920*1080P分辨率的情况下国标线缆传输距离输入30米，输出30米；支持EDID管理，当图像出现异常显示现象可现场拷贝显示屏EDID，同时设备本身内置多种不同EDID，用户可以通过遥控器，面板按钮，RS232，中央控制器来切换信号。广泛用于军工、多媒体教学、电视电话会议、金融、科研、气象、医院等领域。

产品优势：

★  支持4K*2K/60HZ，真正输入4K，输出4K。支持HDMI2.0，HDCP1.4标准
★  三种控制方式：软件（RS-232串口）、遥控器、机箱面板
★  兼容HDCP1.4；支持CEC；支持36位真彩；支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
★  支持EDID管理，可拷贝显示屏EDID，可适应不同现场显示屏需求
★  支持信号时序重整，可兼容4K*2K分辨率，1080p，1080i，720p，480p
★  前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
★  预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道，有32个场景预案设置
★  前面板液晶屏自动屏保功能，按键自动锁定功能
★  特有TCP/IP网络控制管理功能，能通过以太网控制(选配)
★  具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
★  支持快速切换操作，操作更加快捷
★  支持多通道同时切换，地址设置等功能
★  兼容远端控制设备，兼容国内外所有中控。
★  安装简单，即插即用

产品参数：

带宽：10.2GHz（-3Db）满载；最大传输延时：5nS(±1nS)；切换速度：150ns(最长时间)
分辨率：支持4K*2K分辨率3840*2160/60Hz，1920x1200，1080p，1080i，720p，480p
传输距离：4K*2K的分辨率：国标线缆传输距离输入20米，输出20米
传输距离：1920*1080P的分辨率：国标线缆传输距离输入30米，输出30米
协议：支持HDCP1.4协议，支持HDMI2.0协议，向下兼容HDMI1.3b，DVI1.0等
信号类型：HDMI2.0规范中的HDMI-A全数字T.M.D.S.信号
EDID管理：支持拷贝输入端口EDID透传（通过232发送指令拷贝显示端EDID），同时内置多种不同EDID适应不同现场显示设备需求
微分相位：0.05o(RL=150Ω)；微分增益：0.05%(RL=150Ω)；数据传输率：2.25GBits
微分相位I/0S：<1.28度，3.58MHz
微分相位误差：0.1度, 3.58-4.43MHz
最大传播延时：5nS(±1nS)
频率响应：少于 ± 0.1dB - 30MHz
切换速度：≤150ns
视频输入
信号类型：HDTV高清信号；接口：Type-A型HDMI锁扣母头
最小电平：0.5Vp-p；最大电平：1.0Vp-p
差分阻抗：100Ω；回波损耗：-30db@5MHz
视频输出
信号类型：HDTV高清信号；接口：HDMI接口A型19针母头
输出电平：0.7Vp-p；差分阻抗：100Ω
回波损耗：-30db@5MHz；直流补偿：最大5mV
DC偏 差：最大±5mV
同步信号
串接接口：RS232，9针母D型连接器，端口2，3，5分别直通
串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
1U机箱尺寸：430×250×44mm(长×宽×高)
1U机箱含包装重量：约5.5Kg
标配：说明书，遥控器，控制软件，RS-232线，电源线，保修卡，合格证
